Работа карбюратора ВАЗ 21213

Опубликовано: 10.03.2024

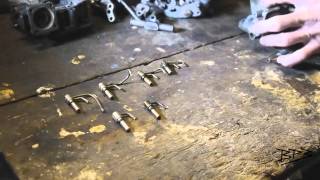

Техника Нивы #004: Настройка (тюнинг) распылителя ускорительного насоса карбюратора Солекс

Работа карбюратора 21073-1107010. 1. Регулировочный винт пускового устройства; 2. Диафрагма пускового устройства; 3. Шток пускового устройства; 4. Электромагнитный запорный клапан; 5. Топливный жиклер холостого хода; 6. Главный воздушный жиклер первой камеры; 7. Воздушный жиклер холостого хода; 8. Распылитель главной дозирующей системы первой камеры; 9. Воздушная заслонка; 10. Распылитель ускорительного насоса; 11. Распылитель главной дозирующей системы второй камеры; 12. Впрыскивающая трубка эконостата; 13. Главный воздушный жиклер второй камеры; 14. Воздушный жиклер переходной системы второй камеры; 15. Крышка карбюратора; 16. Игольчатый клапан; 17. Патрубок слива топлива в бак; 18. Жиклер перепуска топлива в бак; 19. Топливный фильтр; 20. Патрубок подачи топлива в карбюратор; 21. Диафрагма экономайзера мощностных режимов; 22. Шариковый клапан экономайзера мощностных режимов; 23. Топливный жиклер экономайзера мощностных режимов; 24. Поплавок; 25. Топливный жиклер эконостата с трубкой; 26. Топливный жиклер переходной системы 2-й камеры с трубкой; 27. Эмульсионная трубка второй камеры; 28. Главный топливный жиклер второй камеры; 29. Дроссельная заслонка второй камеры; 30. Дроссельная заслонка первой камеры; 31. Блок подогрева карбюратора; 32. Регулировочный винт качества смеси холостого хода; 33. Патрубок отсоса картерных газов; 34. Патрубок отбора разрежения к вакуумному регулятору распределителя зажигания; 35. Патрубок отбора разрежения к клапану рециркуляции (второй патрубок условно не показан); 36. Главный топливный жиклер первой камеры; 37. Эмульсионная трубка первой камеры; 38. Обратный шариковый клапан ускорительного насоса; 39. Диафрагма ускорительного насоса; 40. Рычаг привода ускорительного насоса; 41. Тяга привода воздушной заслонки; 42. Кронштейн крепления оболочки тяги; 43. Регулировочный винт приоткрывания дроссельной заслонки первой камеры; 44. Рычаг привода дроссельных заслонок; 45. Рычаг управления воздушной заслонкой; 46. Шариковый клапан подачи топлива; 47. ок привода насоса; а. - Воздушный канал пускового устройства; в. - Канал балансировки поплавковой камеры; с. - Воздушный канал экономайзера мощностных режимов; d. - Топливный канал экономайзера мощностных режимов; е. - Выходные отверстия переходной системы второй камеры; f. - Отверстие воздушного канала холостого хода; д. - Отверстия воздушных каналов системы холостого хода; h. - Отверстие переходной системы первой камеры; I. Схема работы карбюратора на режиме полной нагрузки; II. Схема работы пускового устройства; III. Схема работы карбюратора на холостом ходу; IV. Схема работы карбюратора на режимах дросселирования; V. Схема работы ускорительного насоса.
